Reguleringsventiler for presis prosesskontroll

Hvordan velge riktig reguleringsventil?

Valg av reguleringsventil avhenger av flere faktorer: medium (damp, vann, olje, gass), temperatur- og trykkområde, kapasitetskrav (Kv-verdi), og hvilken type regulering som kreves. For enkel trykkreduksjon eller temperaturregulering uten ekstern energi er direktevirkende ventiler ofte det mest kostnadseffektive valget.

Ved behov for presis modulerende regulering med signal fra et overordnet styresystem, velges typisk en to-veis eller tre-veis reguleringsventil med elektrisk eller pneumatisk aktuator. To-veis ventiler brukes for å regulere gjennomstrømning, mens tre-veis ventiler blander eller fordeler medier — for eksempel i varmevekslerapplikasjoner.

For krevende medier med partikler, fiber eller høy viskositet er kulesegmentventiler og pinch-ventiler spesielt godt egnet. Der hyppige sykluser og rask respons er viktig, anbefaler vi skråseteventiler som kombinerer lang levetid med lavt trykktap.

Ensonor har lang erfaring med dimensjonering og valg av reguleringsventiler for norsk prosessindustri. Vi hjelper deg med å finne riktig ventil for din applikasjon — fra spesifikasjon til ferdig levert løsning.

Hva gjør en reguleringsventil?

En reguleringsventil styrer gjennomstrømningen av et medium i et rørsystem for å opprettholde ønsket prosessverdi — typisk temperatur, trykk eller mengde. Ventilen mottar et styresignal (4–20 mA eller 0–10 V) fra en regulator eller PLC, og justerer åpningsgraden kontinuerlig for å holde prosessverdien stabil.

Reguleringsventilen er derfor en av de mest kritiske komponentene i et prosesskontrollsystem. En ventil som ikke responderer nøyaktig eller raskt nok vil gi dårlig regulering, energisløsing og i verste fall prosessforstyrrelser.

Typer reguleringsventiler

Vi leverer et komplett sortiment reguleringsventiler for alle typer industrielle applikasjoner:

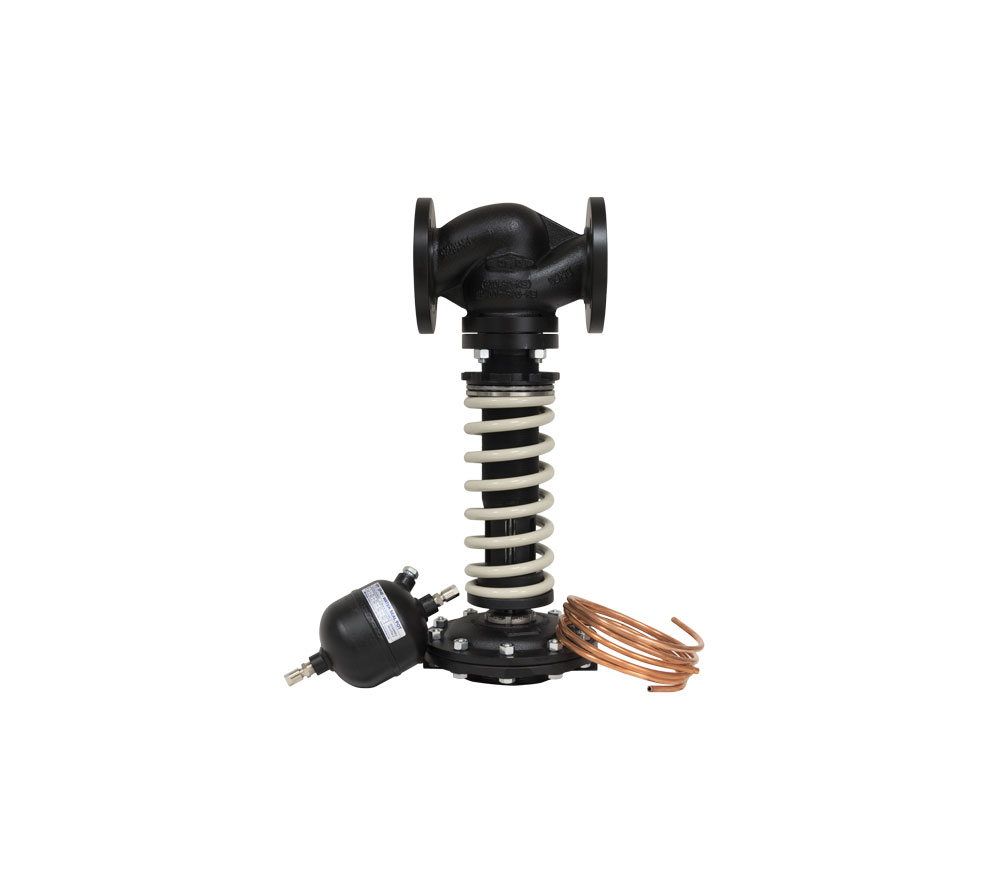

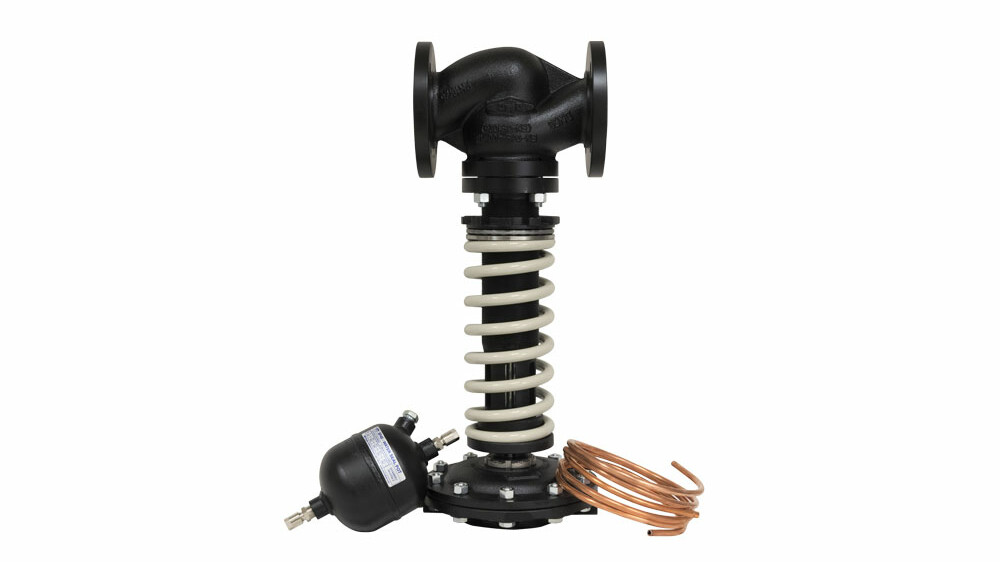

• Direktevirkende ventiler: Selvregulerende ventiler som bruker medietrykk som drivkraft — ingen ekstern energi, styresignal eller aktuator nødvendig. Ideelle for enkel trykkreduksjon og temperaturregulering i dampanlegg.

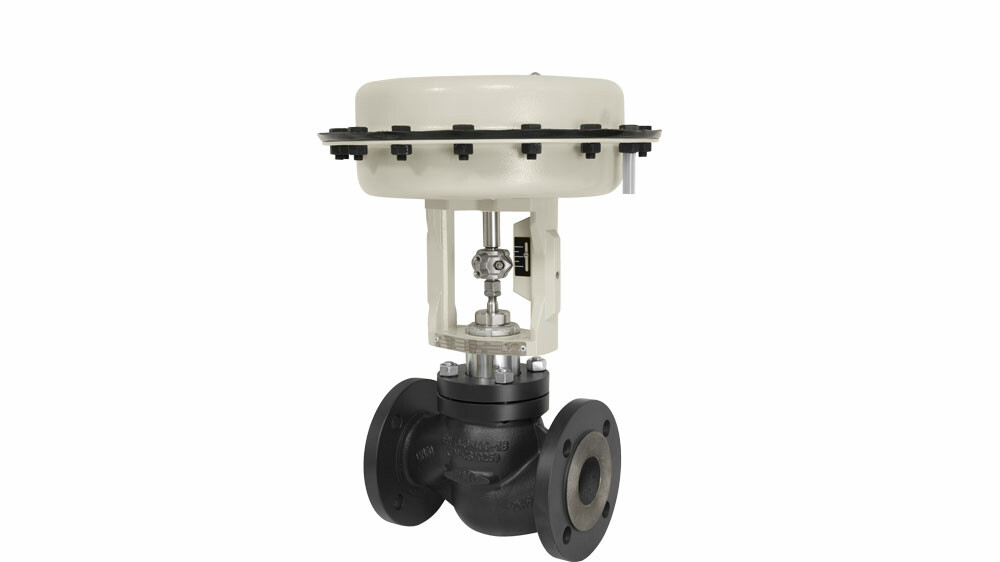

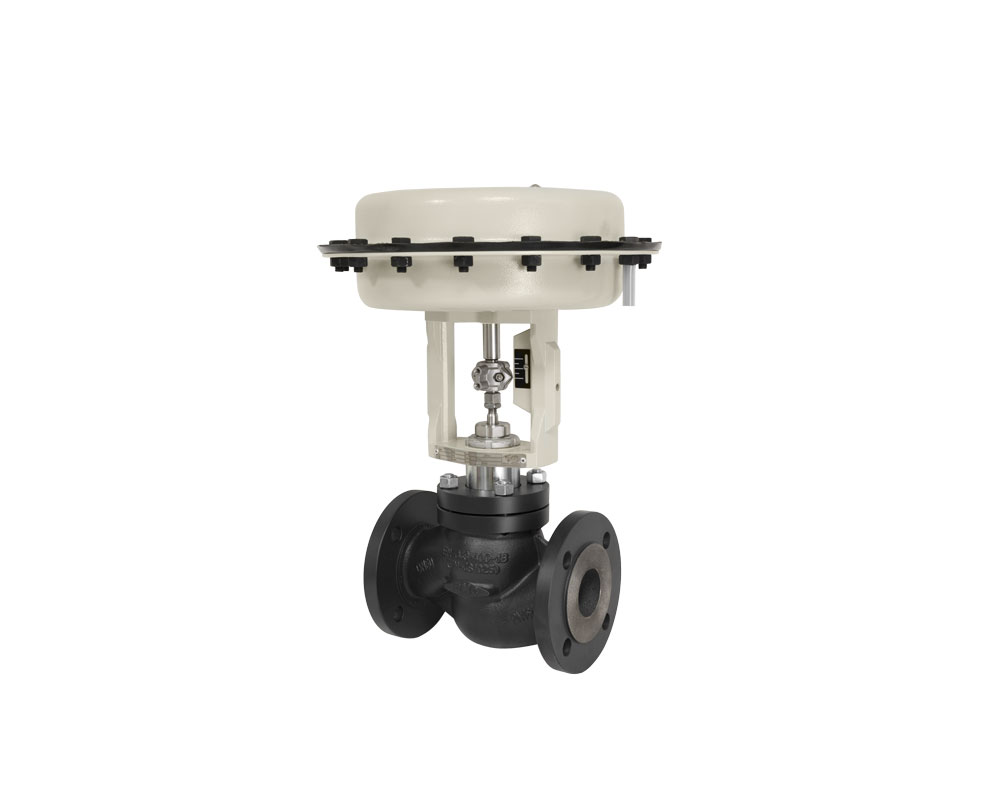

• To-veis reguleringsventiler: Standard reguleringsventil for presis styring av gjennomstrømning. Brukes med aktuator og positioner for modulerende drift.

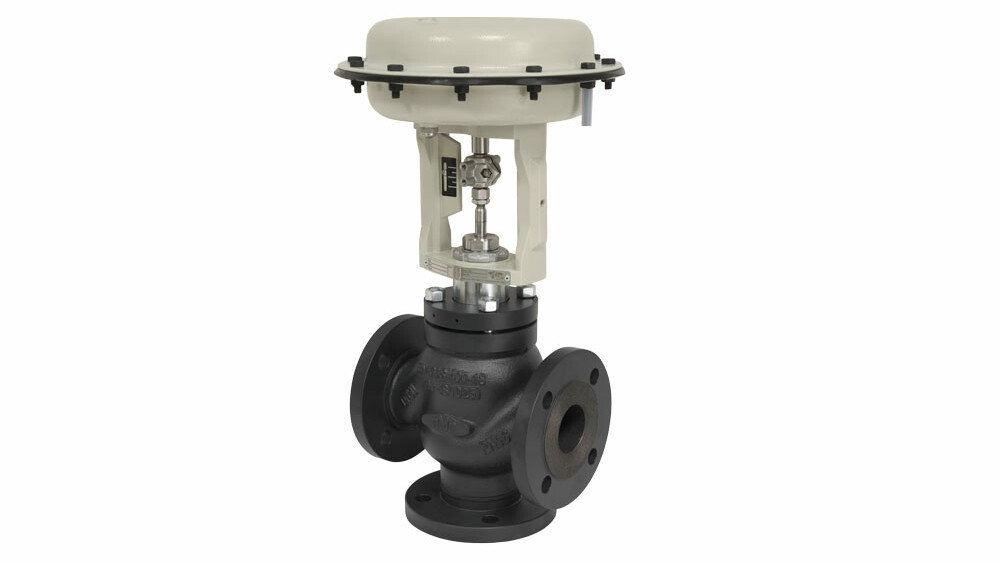

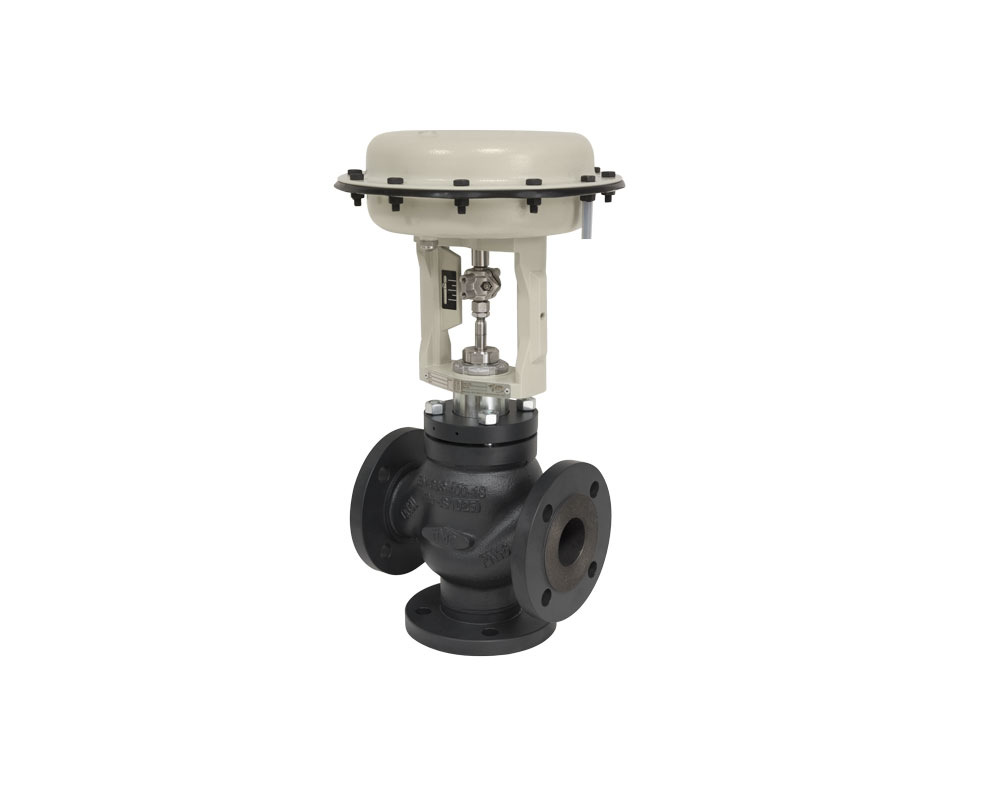

• Tre-veis reguleringsventiler: Blandingsventil eller fordelingsventil for applikasjoner der to mediestrømmer skal kombineres eller fordeles — vanlig i varmeveksler-kretser og HVAC-systemer.

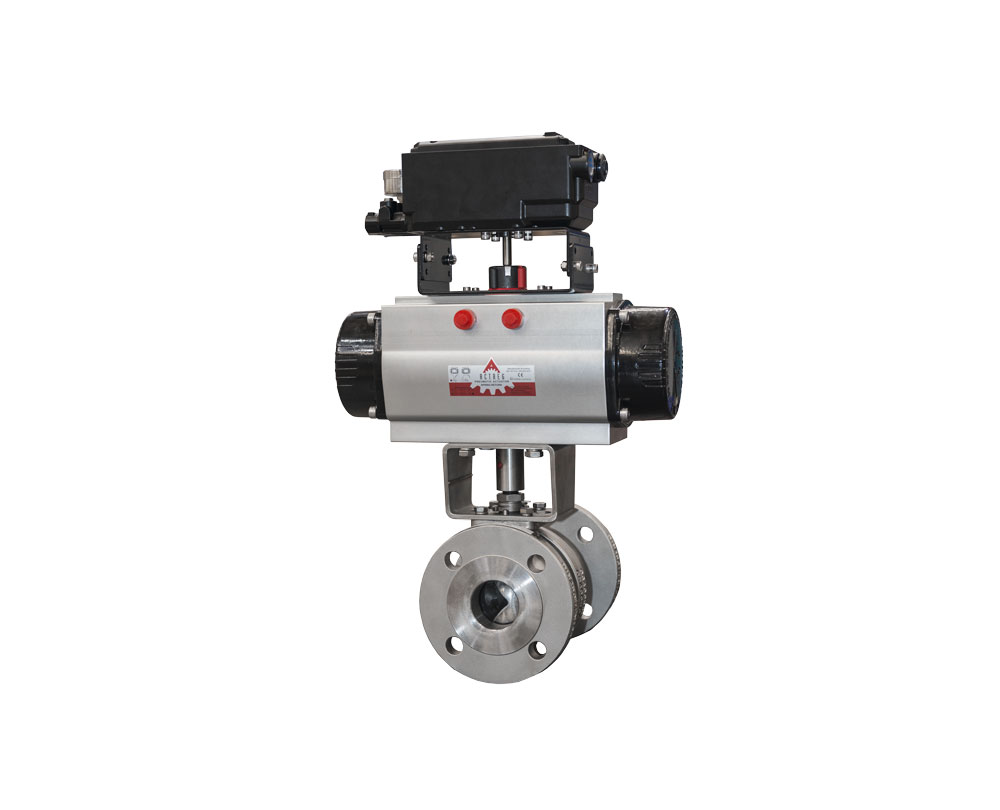

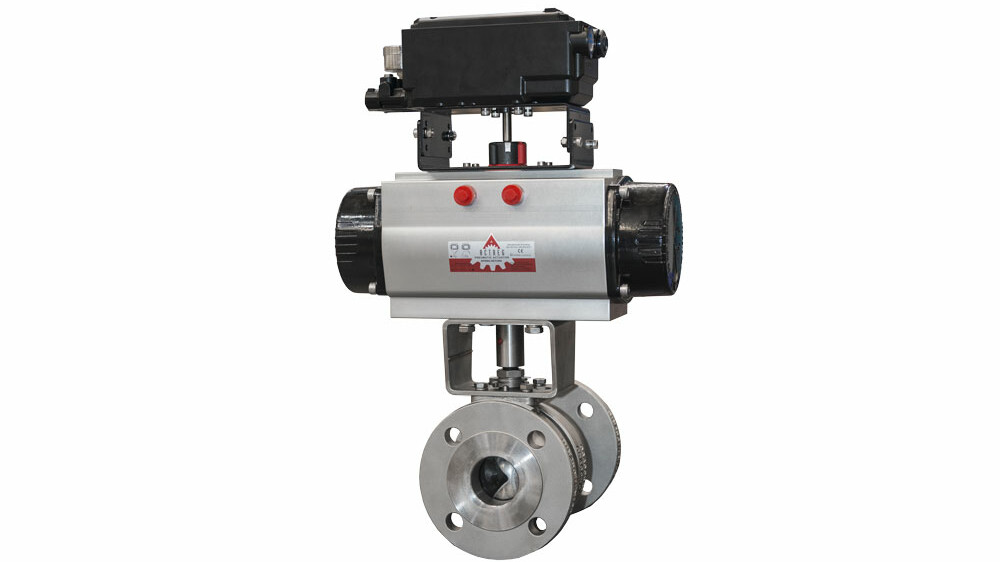

• Kulesegmentventiler: V-formet kuleåpning gir utmerket regulering og håndterer partikkelholdig medium, fibre og slurry uten tilstopping.
• Skråseteventiler: Kompakt design med høy Kv-verdi og lav trykkfall. Tåler millioner av sykluser, perfekt for høyfrekvente applikasjoner.
• Pinch-ventiler: Gummisleeve som klemmes sammen — ideell for abrasive medier, pulver og slurry. Ingen metall i kontakt med mediet.

Aktuatorer og positionere

En reguleringsventil trenger en aktuator for å bevege ventilspindelen, og en positioner for å sikre at ventilen når nøyaktig ønsket posisjon. Vi leverer:

• Pneumatiske aktuatorer — rask respons, høy kraft, enkel og pålitelig
• Elektriske aktuatorer — presis posisjonering uten behov for trykkluft
• Elektropneumatiske positionere — konverterer elektrisk signal til pneumatisk kraft med høy nøyaktighet

Les mer om vårt sortiment av aktuatorer og positionere.

Dimensjonering av reguleringsventiler

Korrekt dimensjonering er avgjørende for god regulering. En for stor ventil (oversized) vil operere nær lukket posisjon og gi ustabil regulering, mens en for liten ventil ikke vil klare å levere tilstrekkelig kapasitet. Vi beregner Kv-verdi basert på medium, trykk, temperatur og ønsket kapasitet — og anbefaler ventiltype, størrelse og aktuatoroppsett tilpasset din applikasjon.

Ensonor tilbyr rådgivning og dimensjonering for reguleringsventiler i alle typer industrielle prosesser. Vi har spesielt god kompetanse innen damp, varme og prosessmedier.
